أهم مميزات المنتج
● تقنية Gaussian AAWG، خسارة إدخال منخفضة: 3.5 ديسيبل كحد أقصى
● حامل رف سلبي خالص بحجم 1U مع واجهة LC
● سعة تصل إلى 40 قناة على أزواج الألياف
● مع منفذ 1310 نانومتر لزيادة 40G/100G LR4/ER4/ZR4
● متوافق مع شبكة ITU
تفاصيل المنتج
توفر أجهزة الإرسال المتعدد D-Net DWDM حلاً عالي السعة لتوسيع عرض النطاق الترددي للشبكة، بسعة تصل إلى 40 قناة على أزواج الألياف. توفر أجهزة الإرسال المتعدد D-Net DWDM مرونة ممتازة في الطول الموجي، مما يسمح باستيعاب مجموعة واسعة من الأطوال الموجية عبر شبكة ITU-T. تدعم أجهزة الإرسال المتعدد D-Net DWDM النقل لمسافات طويلة.

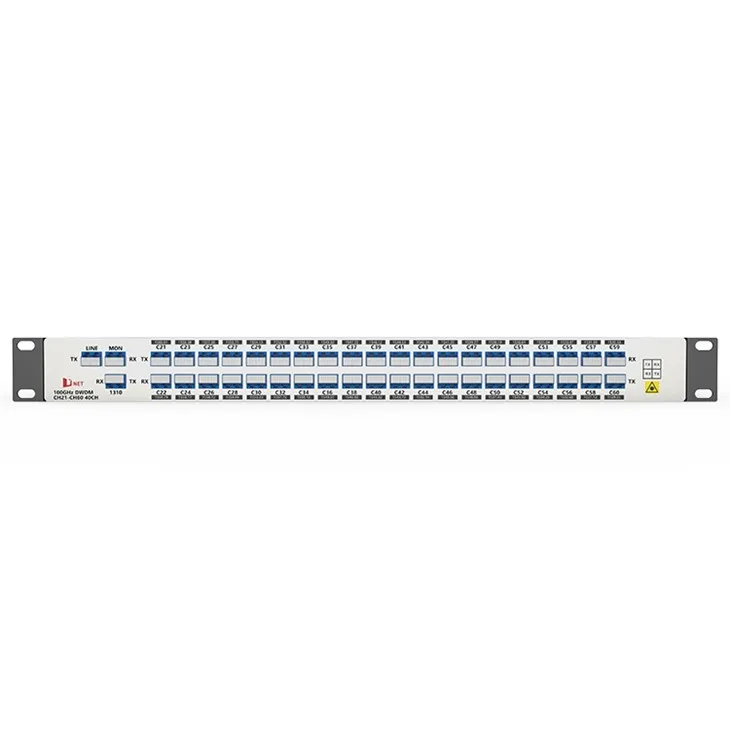

لوحة المنتج
● قناة C21-C60 لحركة مرور DWDM ITU-Grid
● منفذ 1310 نانومتر: 10 جيجابت/40 جيجابت/100 جيجابت
● منفذ Mon: مراقبة أداء حركة المرور الضوئية
الوسم : 40CH AAWG DWDM MUX و DEMUX dualfiber 1U، الصين 40CH AAWG DWDM MUX و DEMUX dualfiber 1U الشركات المصنعة والموردين والمصنع, DDM40-1U01-C2160DDM40-1U01-C2160DOM80-1U01-C2160DOM80-1U01-C2160
مواصفات المنتج
|
الطول الموجي |
40 قناة C21-C60 |
قناة التباعد |
100 جيجاهرتز (0.8 نانومتر) |
|
نطاق مرور القناة |
±0.11 نانومتر |
تكنولوجيا |
AAWG (غاوسي) |
|
فقدان الإدراج |
أقل من أو يساوي 3.5 ديسيبل |
فقدان الرابط |
أقل من أو يساوي 7 ديسيبل |
|
ممر الميناء 1310 ميل بحري عرض النطاق |
1260 نانومتر ~ 1360 نانومتر |
طول الموجة المركزية دقة |
±0.05 نانومتر |
|
فقدان الإدراج @ منفذ 1310 |
أقل من أو يساوي 0.8 ديسيبل |
خسارة الإدراج بنسبة 1% |
أقل من أو يساوي 26 ديسيبل |
|
تعويض الخساره |
أكبر من أو يساوي 40 ديسيبل |
الاتجاهية |
أكبر من أو يساوي 40 ديسيبل |
|
وضع الاستقطاب تشتت |
أقل من أو يساوي 0.1ps |
الخسارة المعتمدة على الاستقطاب |
أقل من أو يساوي 0.3dB |
|
عزل القناة |
مجاور أكبر من أو يساوي 25 ديسيبل |
درجة حرارة |
التشغيل -5 إلى 65 درجة التخزين -40 إلى 85 درجة |
|
الوزن الصافي |
1.5كجم |
الأبعاد (الارتفاع × العرض × العمق) |
44*440*230 مم |
ربط التطبيق
خدمة الإرسال المتعدد الهجين بمعدلات متعددة
يسمح بمجموعات مرنة من شبكات Ethernet 1G/10G/25G/40G/100G/200G، وSAN، وOTN، وSDH/SONET، وخدمات الفيديو المحلية.
أنواع تطبيقات شبكة DWDM
النوع الأول: الإرسال من نقطة إلى نقطة
النوع 2: نقل حلقي
النوع 3: الاتصال المتقاطع
معلومات الطلب
|
رقم المنتج. |
وصف المنتج |
|
DMD40-1U01-C2160-31M |
DWDM MUX DEMUX 40CH (C21-C60) مع 1310nm ومنفذ مراقبة، ألياف مزدوجة، LC/UPC، رف 1U |
ملحوظة: نحن ندعم التصميم المخصص، يرجى الاتصال بنا عبر البريد الإلكتروني.
التعليمات
ماذا يفعل DWDM MUX؟
ج: DWDM MUX (Multiplexer) هو جهاز يستخدم في شبكات DWDM (Densing Wavelength Division Multiplexing). وتتمثل وظيفته الأساسية في الجمع بين إشارات ضوئية متعددة بأطوال موجية مختلفة في ألياف ضوئية واحدة لنقلها عبر مسافات طويلة. وهذا يتيح الاستخدام الفعال لسعة الألياف المتاحة.
ما هو منفذ DWDM؟
ج: يحتوي كل DWDM MUX على منافذ إدخال متعددة ومنفذ إخراج واحد. تستقبل منافذ الإدخال إشارات بصرية فردية، كل منها يعمل عند طول موجي محدد.
كيف يعمل الألياف MUX؟
ج: يجمع نظام MUX هذه الإشارات ويرسلها إلى ألياف ضوئية واحدة، حيث يتم إرسالها عبر مسافات طويلة. وفي الطرف المستقبل، يقوم جهاز DWDM DEMUX (Demultiplexer) بفصل الإشارات المرسلة إلى أطوال موجية فردية، مما يسمح بفك تشفيرها ومعالجتها بشكل منفصل.
