خدمة وحدة الإرسال والاستقبال الضوئية من D-net

● مساعدة التوافق:تقدم D-NET خدمات التوافق لضمان توافق الوحدات الضوئية مع المعدات من الشركات المصنعة الرائدة.
● الخدمات الشخصية:توفر D-NET خيارات تخصيص OEM لمنتجاتها. بناء على الطلب، يمكن للعملاء الحصول على ملصقات شعار ملونة مصممة خصيصًا لتلبية احتياجاتهم.
● فترة التسليم القياسية:3 أيام
● حلول الشحن واسعة النطاق:تتعاون D-NET مع شركات البريد السريع ذات السمعة الطيبة مثل SF وFedEx وDHL وUPS وغيرها لضمان خدمات شحن موثوقة.

سمات

● يدعم معدلات بت تصل إلى 1.25 جيجابت في الثانية
● يتميز ببصمة SFP قابلة للتوصيل السريع
● مزود بجهاز ليزر CWDM DFB وكاشف صور PIN، قادر على الإرسال لمسافة تصل إلى 80 كم على SMF
● متوافق مع مواصفات SFP MSA وSFF-8472، ويتميز بمقبس LC مزدوج
● متوافق مع RoHS
● مدعوم بمصدر طاقة واحد +3.3V
● يتضمن مراقبة التشخيص الرقمي في الوقت الحقيقي
● نطاق درجة حرارة حالة التشغيل:

-القياسية: 0 إلى +70 درجة

- صناعي: من -40 إلى +85 درجة

التطبيقات

● الأنظمة الضوئية بسرعة 1.25 جيجابت في الثانية
● جيجابت إيثرنت
● قناة ليفية بسرعة 1.063 جيجابت في الثانية
● وصلات بصرية أخرى

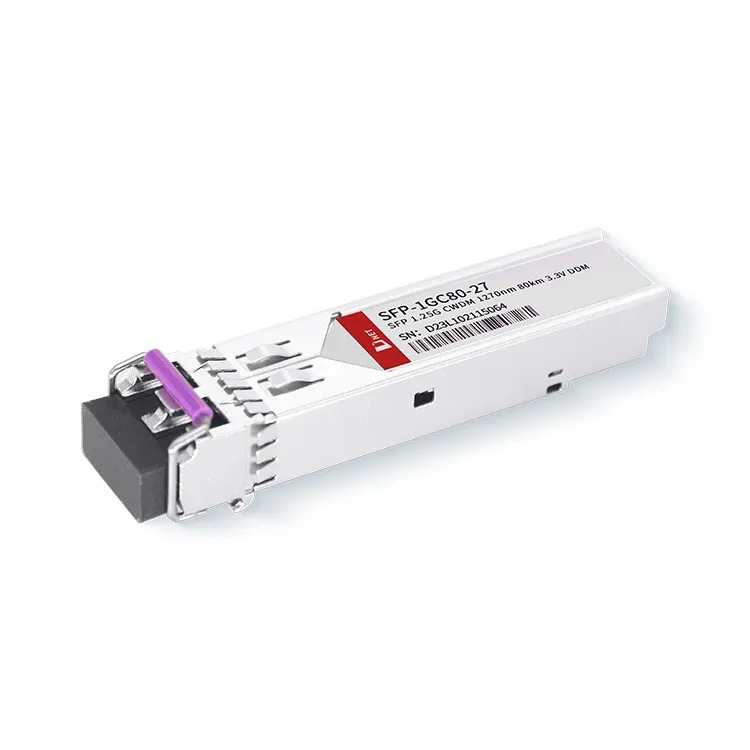

تفاصيل المنتج

تتوافق أجهزة الإرسال والاستقبال تمامًا مع اتفاقية SFP متعددة المصادر ووظائف التشخيص الرقمي المحددة في SFF-8472. وهي تتكون من ثلاثة مكونات أساسية: جهاز إرسال ليزر CWDM DFB، وصمام ثنائي ضوئي PIN مدمج مع مضخم أولي للمقاومة (TIA)، ووحدة تحكم MCU. تتوافق جميع الوحدات مع معايير سلامة الليزر من الدرجة الأولى.

الوسم : SFP 1G 1000base CWDM 1270nm 80km، الصين SFP 1G 1000base CWDM 1270nm 80km المصنعين والموردين والمصنع, SFP-1G-CWDM-1270-80 SFP-1G-CWDM-1270-40

الحد الأقصى للتقييمات المطلقة

المعلمة	رمز	دقيقة	الأعلى	وحدة
جهد الإمداد	VCC	-0.5	4.5	V
درجة حرارة التخزين	نهاية الخبر	-40	+85	درجة
رطوبة التشغيل	-	5	85	%

ظروف التشغيل الموصى بها

المعلمة		رمز	دقيقة	عادي	الأعلى	وحدة
درجة حرارة حالة التشغيل	معيار	ح	0		+70	درجة
	ممتد		-20		+80	درجة
	صناعي		-40		+85	درجة
جهد إمداد الطاقة		VCC	3.135	3.30	3.465	V
التيار الكهربائي		المحكمة الجنائية الدولية			300	أماه
معدل البيانات			0.1	1.25		جيجابت في الثانية

الخصائص البصرية والكهربائية

المعلمة		رمز		دقيقة	عادي	الأعلى	وحدة	ملحوظات
الارسال
مركز الطول الموجي			λc	λc-6.5	λc	λc+6.5	نانومتر
العرض الطيفي (-20 ديسيبل)			Δλ			1	نانومتر
نسبة قمع الوضع الجانبي			سمسر	30		-	ديسيبل
متوسط انتاج الطاقة			P_خارج	0		+4.0	ديسيبل	1
نسبة الانقراض			إير	9.0			ديسيبل
إدخال البيانات سوينغ التفاضلي			V_في	180		1200	بالسيارات	2
مقاومة المدخلات التفاضلية			Z_في	90	100	110	Ω
تعطيل تكساس	إبطال			2.0		VCC	V
تعطيل تكساس	يُمكَِن			0		0.8	V
خطأ تكساس	عيب			2.0		VCC	V
خطأ تكساس	طبيعي			0		0.8	V
المتلقي
مركز الطول الموجي			λc	1270		1610	نانومتر
حساسية المتلقي						-26	ديسيبل	3
الزائد المتلقي				-1			ديسيبل	3
إلغاء تأكيد LOS			لوس_D			-27	ديسيبل
تأكيد لوس			لوس_A	-38			ديسيبل
لوس التباطؤ				0.5		4	ديسيبل
البيانات الناتج سوينغ التفاضلية			V_خارج	600	800	1000	بالسيارات	4
لوس			عالي	2.0		VCC	V
لوس			قليل			0.8	V

ملحوظات
1. يتم إطلاق الطاقة الضوئية في SMF.
2. مدخل PECL، مقترن بالتيار المتردد داخليًا ومنتهٍ.
3. تم القياس باستخدام نمط اختبار PRBS 27-1 بسرعة 1250 ميجا بت في الثانية، BER أقل من أو يساوي 1×10-12.
4. مقترن بالتيار المتردد داخليًا.

طلب المعلومات

رقم الجزء	وصف
SFP٪7b٪7b0٪7d٪7dGC٪7b٪7b1٪7d٪7d	جهاز إرسال واستقبال SFP CWDM بسرعة 1.25 جيجابت في الثانية، وضع فردي، يصل إلى 80 كم
