خدمة وحدة الإرسال والاستقبال الضوئية من D-net

● مساعدة التوافق:تقدم D-NET خدمات التوافق لضمان توافق الوحدات الضوئية مع المعدات من الشركات المصنعة الرائدة.
● الخدمات الشخصية:توفر D-NET خيارات تخصيص OEM لمنتجاتها. بناء على الطلب، يمكن للعملاء الحصول على ملصقات شعار ملونة مصممة خصيصًا لتلبية احتياجاتهم.
● فترة التسليم القياسية:3 أيام
● حلول الشحن واسعة النطاق:تتعاون D-NET مع شركات البريد السريع ذات السمعة الطيبة مثل SF وFedEx وDHL وUPS وغيرها لضمان خدمات شحن موثوقة.

سمات

● معدل بيانات التشغيل 1.25 جيجابت في الثانية

● يتميز بجهاز إرسال CWDM DFB LD ذو طول موجي 18- يتراوح من

● 1270 نانومتر إلى 1610 نانومتر، بخطوة 40 نانومتر

● يتوافق مع معايير SFP MSA وSFF-8472.

● متوافق مع مواصفات SONET OC-24-LR-1.

● متوافق مع RoHS

● مدعوم بمصدر طاقة فردي +3.3V

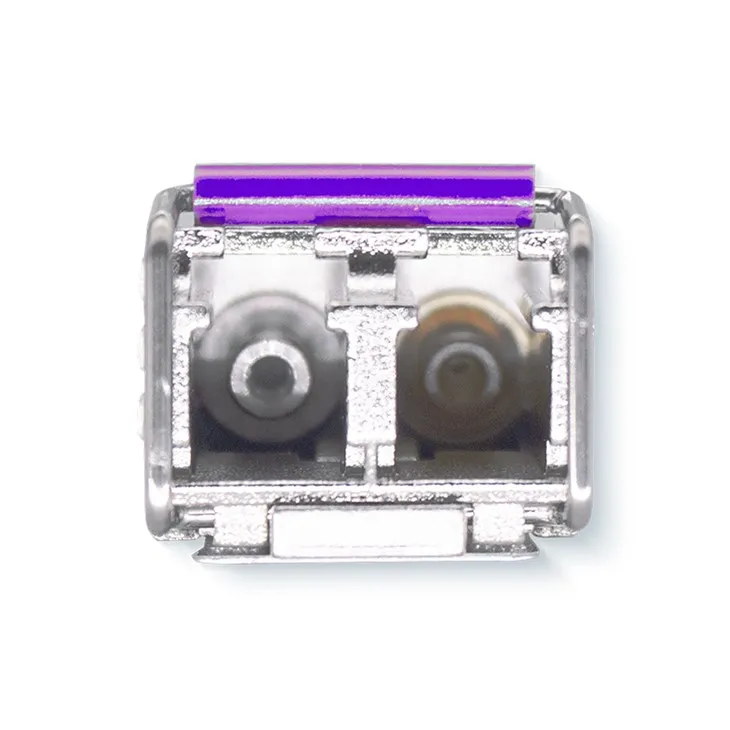

● بصمة SFP قابلة للتوصيل السريع مع موصل مزدوج LC

● نطاق درجة حرارة حالة التشغيل:

● قياسي: 0 درجة إلى +70 درجة

التطبيقات

● جيجابت إيثرنت
● البنية التحتية لتبديل القنوات الليفية
● واجهة جهاز التوجيه/الخادم
● أنظمة نقل بصرية أخرى

تفاصيل المنتج

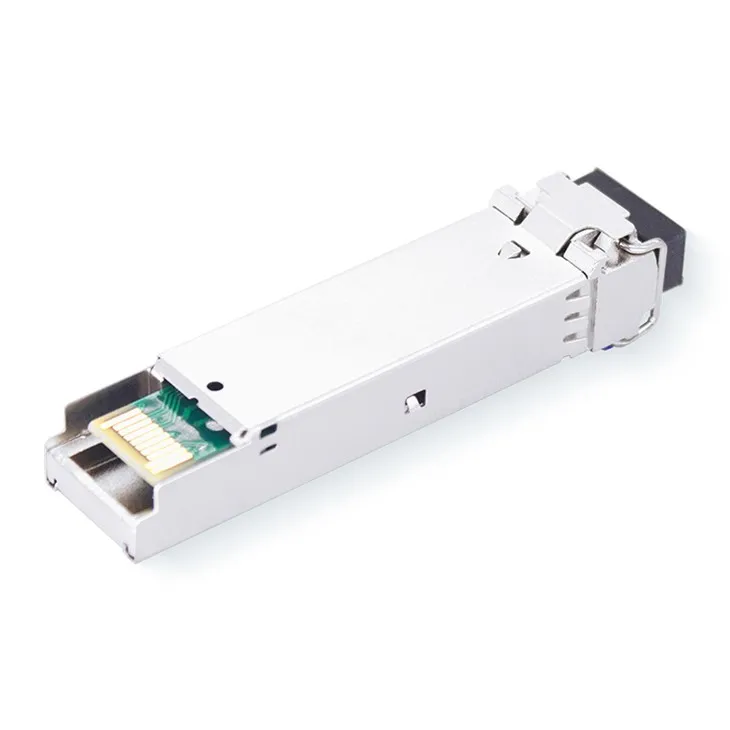

مزودة بموصل SFP 20-pin، تدعم هذه الوحدة وظيفة التوصيل السريع. إنه مصمم خصيصًا للاستخدام مع الألياف أحادية الوضع. يتضمن قسم جهاز الاستقبال مضخمًا أوليًا مدمجًا لكاشف InGaAs (IDP)، مثبتًا داخل رأس بصري، بالإضافة إلى دائرة متكاملة بعد مكبر الصوت.

الوسم : sfp-1g-cwdm-1270-40، الصين المصنعين والموردين والمصنع sfp-1g-cwdm-1270-40, SFP-1G-CWDM-1270-80 SFP-1G-CWDM-1270-40

الحد الأقصى المطلق للتقييمات

المعلمة	رمز	دقيقة.	عادي	الأعلى.	وحدة
درجة حرارة التخزين	T_S	-40		+85	درجة
جهد الإمداد	V_نسخة	-0.5		3.6	V
الرطوبة النسبية	ر.س	0		90	%

بيئة التشغيل الموصى بها

المعلمة	رمز	دقيقة.	عادي	الأعلى.	وحدة
درجة حرارة التشغيل للحالة	ح	0		+70	درجة
جهد الإمداد	V_نسخة	3.15		3.45	V
العرض الحالي	المحكمة الجنائية الدولية			300	أماه
معدل البيانات	GBE		1.25		جيجابت في الثانية
معدل البيانات	إف سي		1.063		جيجابت في الثانية

الخصائص الكهربائية

(أعلى =0 إلى 70درجة ، VCC=3.135 إلى 3.465 فولت)

المعلمة		رمز	دقيقة.	عادي	الأعلى.	وحدة	ملحوظة
قسم الارسال
مقاومة المدخلات التفاضلية		R_في	85	100	115	Ω	
تأرجح إدخال البيانات ذو نهاية واحدة		V_i_{ن ب}	400		2000	mVp-p
نقل تعطيل الجهد		V_D	2.0		VCC	V
نقل تمكين الجهد		V_إن	0		0.8	V
خطأ تكساس	عيب	تكساس_و	2.0			V
خطأ تكساس	طبيعي	تكساس_ن	0			V
قسم الاستقبال
تأرجح إخراج البيانات ذو نهاية واحدة		فوت، ص	370		1800	بالسيارات
خطأ لوس		V_com.losfault	2		VCC	V
لوس عادي		V_{لوس ولا}_m	0		0.8	V

المعلمات البصرية

(أعلى =0 إلى 70 درجة، VCC=3.135 إلى 3.465 فولت)

المعلمة	رمز	دقيقة.	عادي	الأعلى.	وحدة	ملحوظة
قسم الارسال
مركز الطول الموجي	λ_c	λ-6	λ	λ+6.5	نانومتر
العرض الطيفي (-20 ديسيبل)	△λ			1	نانومتر
نسبة قمع الوضع الجانبي	سمسر	30			ديسيبل
طاقة الإخراج الضوئية	P_خارج	-5		0	ديسيبل	1
وقت الارتفاع/السقوط البصري	t_r / t_f			260	ملاحظة:	2
نسبة الانقراض	إير	8.2			ديسيبل
قناع العين للإخراج البصري	متوافق مع IEEE802.3z (سلامة الليزر من الفئة 1)
قسم الاستقبال
الطول الموجي للإدخال البصري	λ_c	1260		1620	نانومتر
الزائد المتلقي	P_رأ	-8			ديسيبل	3
حساسية آر إكس	سين			-24	ديسيبل	3
تأكيد RX_LOS	لوس_A	-40			ديسيبل
إلغاء تأكيد RX_LOS	لوس_D			-25	ديسيبل
RX_تخلفية LOS	لوس_H	0.5			ديسيبل
المواصفات العامة
معدل البيانات	ر		1.063/1.25		جيجابايت/ثانية
معدل الخطأ في البت	بير			10^-12
الأعلى. طول الرابط المدعوم على 9/125μm SMF@1.25Gb/s	L_الأعلى		40		كم
إجمالي ميزانية النظام	رطل	21			ديسيبل

ملحوظة
1. يتم إطلاق الطاقة الضوئية في SMF.
2. 20-80%.
3. تم قياسها باستخدام PRBS 27^-1في الساعة 10^-12بير

طلب المعلومات

رقم الجزء	وصف

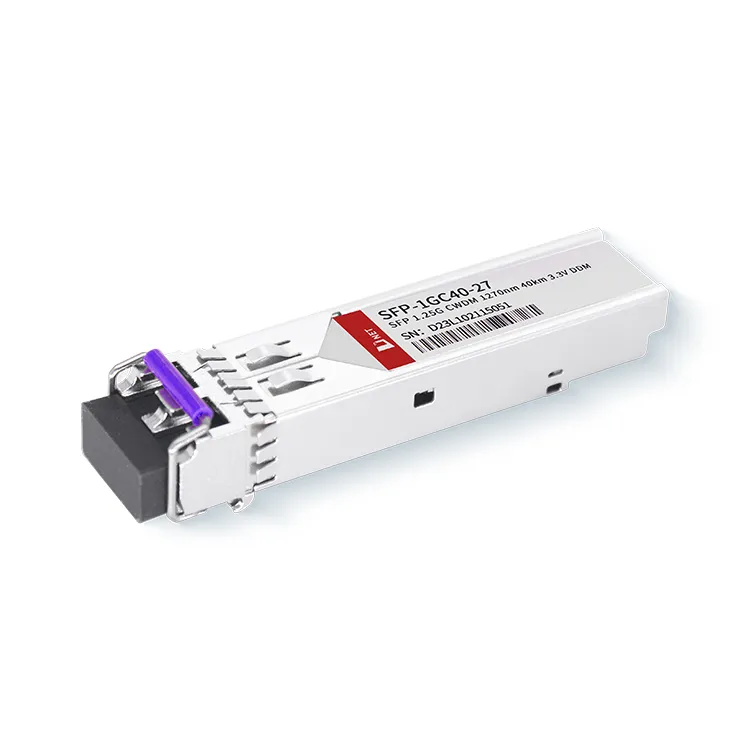

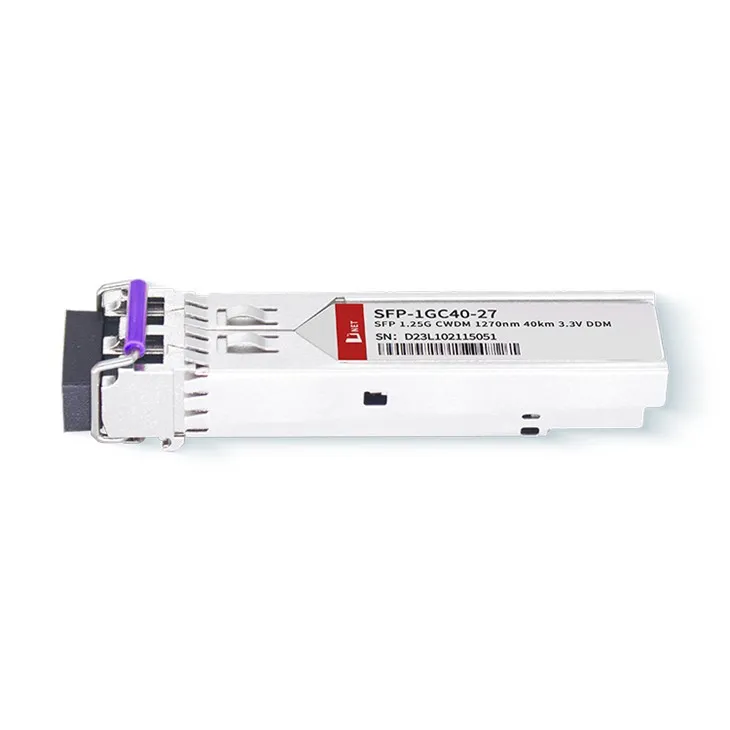

SFP-1GC40-27	جهاز إرسال واستقبال CWDM SFP بسرعة 1.25 جيجابت/ثانية 40 كم قابل للتوصيل السريع، دوبلكس LC، +3.3V، 1270 نانومتر، CWDM DFB، وضع واحد، DDM

التعليمات

1. ما هي مسافة CWDM SFP 1470؟
ج: تبلغ أقصى مسافة نقل لـ SFP-1GC40-27 من D-NET 40 كيلومترًا وتدعم معدل بيانات يبلغ 1.25 جيجابت في الثانية.

2. ما هو المتوافق مع 1.25 جم SFP؟
ج: جهاز الإرسال والاستقبال 1.25G-SFP-550D SFP متوافق تمامًا مع SFP MSA وSFF-8472. ولذلك، فإن الوحدة الضوئية 1.25G متوافقة مع الغالبية العظمى من أجهزة الشبكة.

3. كيف أعرف ما إذا كانت وحدة SFP متوافقة؟
ج: (1) نوع الموصل، مثل LC، SC.
(2) الوضع (وضع واحد أو وضع متعدد).
(3) الطول الموجي، مثل 850 نانومتر، أو 1310 نانومتر، أو 1550 نانومتر.

(4) دعم DDM.
(5) السرعة مثل 1.25 جيجابت في الثانية.
