الوصف

معلمات التقنية

سمات

● متوافق مع معيار IEEE 802.3-2005 جيجابت
إيثرنت 1000Base-LX
● المواصفات وفقًا لـ SFF-8074i و
SFF-8472، المراجعة 9.5
● مراقبة التشخيص الرقمي متاحة
● ليزر فابري بيرو (FP) غير مبرد بطول موجة 1310 نانومتر
● روابط بيانات ثنائية الاتجاه تصل إلى 1.25 جيجابايت/ثانية
● موصل LC مزدوج متوافق
● مصدر طاقة واحد +3.3 فولت تيار مستمر
● بصمة SFP قابلة للتوصيل السريع
● حاصل على شهادة السلامة من الليزر من الفئة 1
● خيارات درجة حرارة التشغيل
-(تجاري) -10 درجة مئوية إلى +70 درجة مئوية
-(ممتد) -10 درجة مئوية إلى +85 درجة مئوية
-(صناعي) -40 درجة مئوية إلى +85 درجة مئوية
● ما يصل إلى 10 كم على 9/125µm SMF
● متوافق مع معايير RoHS

التطبيقات

● 1.25 جيجابت/ثانية إيثرنت 1000Base-LX
● قناة الألياف 1.0625 جيجابايت/ثانية
● جهاز توجيه المؤسسة

تفاصيل المنتج

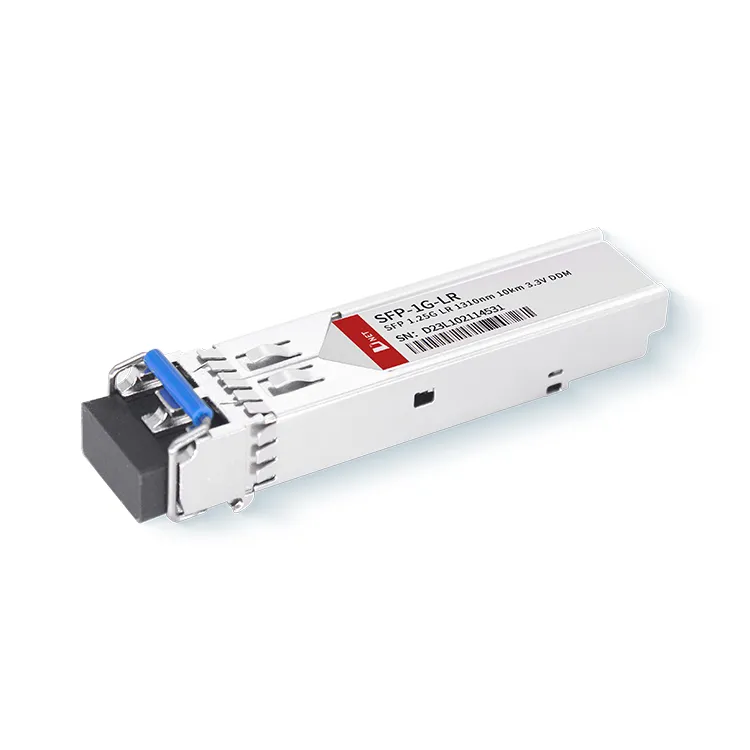

وحدة بصرية SFP 1.25G 1310nm 10km هي حل متعدد الاستخدامات وموثوق به لشبكات الاتصالات البصرية، حيث توفر نقل البيانات بسرعة عالية لمسافات طويلة مع جودة إشارة واستقرار ممتازين. وهي متوافقة مع IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX وFibre Channel FC- PI-2 Rev.8.0.

الوسم : SFP 1G 1000base LR 10km 1310nm، الصين SFP 1G 1000base LR 10km 1310nm الشركات المصنعة والموردين والمصنع, استقبال SFP من الدرجة الصناعية

الحد الأقصى لالتقييمات المطلقة

يمكن أن تتسبب الضغوط التي تتجاوز التصنيفات القصوى المطلقة في حدوث تلف دائم للجهاز. هذه هي تصنيفات الضغوط المطلقة فقط. لا يُستدل على التشغيل الوظيفي للجهاز في هذه الظروف أو أي ظروف أخرى تتجاوز تلك الواردة في الأقسام التشغيلية من ورقة البيانات. يمكن أن يؤثر التعرض للتصنيفات القصوى المطلقة لفترات طويلة سلبًا على موثوقية الجهاز.

معامل	رمز	الحد الأدنىإيموم	الأعلىإيموم	وحدة
درجة حرارة التخزين	T_S	-40	85	^oC
الرطوبة النسبية	ر.ح	5	95	%
مصدر التيار	V_نسخة	-0.5	4.0	V

ظروف التشغيل الموصى بها

معامل		رمز	الحد الأدنى	النوع	الأعلى	وحدة
درجة حرارة حالة التشغيل	شبكة دنيت-03س10-31	T_C	-10	25	70	^oC
درجة حرارة حالة التشغيل	دنيت-03س10-31ي	T_C	-40	25	85	^oC
مصدر التيار		V_نسخة	3.135	3.3	3.465	V
معدل البيانات		-	-	1.25 1.0625	-	جيجابت/ثانية

الخصائص الكهربائية لجهاز الإرسال والاستقبال

معامل	رمز	الحد الأدنى	عادي	أقصى	وحدة	ملحوظات
تيار إمداد الوحدة	المحكمة الجنائية الدولية	-	-	220	م أ	-
مدخل تفاضلي للمرسل الجهد (TD +/-)	-	300	-	2200	م ف_P-P	1
جهد خرج التفاضل للمستقبل (RD +/-)	-	600	-	1200	م ف_P-P	2
خرج السرعة المنخفضة: خطأ في جهاز الإرسال(TX_FAULT) / فقدان الإشارة (LOS)	فوه	2.0	-	في سي سي	V	3
	المجلد	0	-	0.8	V	-
إخراج السرعة المنخفضة: تعطيل جهاز الإرسال (TX_DISABLE)، MOD_DEF 1، MOD_DEF 2	في إتش	2.0	-	في سي سي	V	4
	فيل	0	-	0.8	V	-

ملحوظات
1. متصل داخليًا بالتيار المتردد ومنتهي بحمل تفاضلي 100Ω.
2. متصل داخليًا بالتيار المتردد، ولكنه يتطلب إنهاء تفاضلي 100Ω أو داخليًا إلى Serializer/Deserializer.
3. تم سحبها خارجيًا باستخدام مقاومة 4.7KΩ-10KΩ على لوحة المضيف إلى VCCT،R.
4. يجب رفع Mod_Def1 وMod_Def2 خارجيًا باستخدام مقاومة 4.7KΩ-10KΩ على لوحة المضيف إلى V_{سي سي تي، آر}.

الخصائص البصرية للمرسل

معامل	رمز	الحد الأدنى	عادي	أقصى	وحدة	ملحوظات
إطلاق الطاقة الضوئية	بو	-9	-6	-3	ديسيبل ميلي واط	-
نطاق الطول الموجي المركزي	λc	1270	1310	1355	ن م	-
نسبة الانقراض	السابق	9	-	-	ديسيبل	-
العرض الطيفي (RMS)	Δλ	-	-	4	ن م	-
التوتر الكلي	تي جيه	-	-	266	ملاحظة	-
عقوبة التشتيت	-	-	-	1	ديسيبل	-
وقت الارتفاع/الانخفاض البصري	T_يعلو/T_يسقط	-	-	260	ملاحظة	-
تم تأكيد Pout @TX-Disable	P_عن	-	-	-45	ديسيبل ميلي واط	-

معلومات الطلبية

رقم القطعة	وصف
SFP-1G-10KM	جهاز إرسال واستقبال SFP أحادي الوضع بسرعة 1.25 جيجابت/ثانية 1000BASE-LX

وصف المنتجات

1. ما هو النطاق 1310 نانومتر؟
ج: ينتمي إلى "النطاق o"، باستخدام نطاق الطول الموجي للألياف عند 1260–1360 نانومتر، ليزر الصمام الثنائي 1310 نانومتر.

2. إلى أي مدى يمكن أن يصل 1G LX SFP؟
أ: جهاز إرسال واستقبال SFP أحادي الوضع 1.25 جيجابايت في الثانية 1000BASE-LX، وهو عبارة عن وحدة بصرية SFP LX 1310 نانومتر قياسية ويمكن أن تصل مسافة الإرسال إلى 10 كم. يعمل بمعدل بيانات يبلغ 1.25 جيجابايت في الثانية.

3. ماذا يعني LX على SFP؟
ج: يمثل LX نقلًا لمسافات طويلة، يعمل عند {{0}} نانومتر (عادةً 1310 نانومتر)، وهو متوافق مع معيار IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX وFibre Channel FC- PI-2 Rev.8.0.
