تفاصيل المنتج

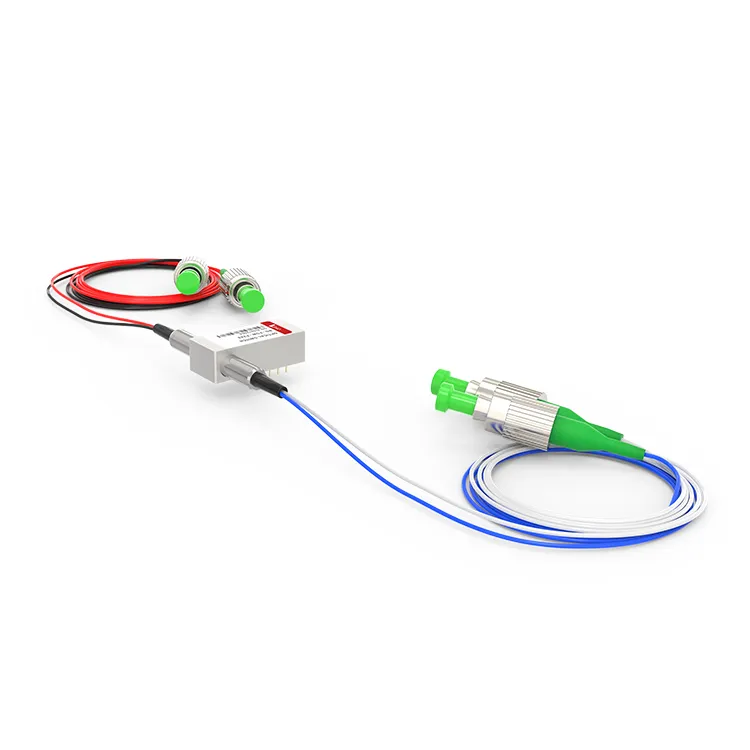

يعمل المفتاح البصري الميكانيكي F2X2 إما عن طريق توجيه أو حظر إشارة الإدخال الضوئية لتوصيل القناة الضوئية بالألياف الضوئية الناتجة. يحافظ إصدار المزلاج على المسار البصري المحدد حتى بعد إزالة إشارة محرك الأقراص، في حين أن الإصدار غير المزلاج يعمل افتراضيًا على وضع التشغيل أو الإيقاف عند فقدان الطاقة. يتميز المفتاح البصري الميكانيكي F2X2 بفقد إدخال أقل من 1.0 ديسيبل ووقت استجابة سريع، مما يتيح تبديل الإشارات الضوئية على مستوى النانو ثانية، وبالتالي تلبية متطلبات النقل عالي السرعة.
الوسم : f2x2 opto التبديل البصري الميكانيكي، الصين f2x2 opto التبديل البصري الميكانيكي المصنعين والموردين والمصنع, التبديل البصري الميكانيكي
مواصفات المنتج
|
الطول الموجي التشغيلي |
1240 ~ 1680 نانومتر (SM) |
فقدان الإدراج |
أقل من أو يساوي 1.0ديسيبل |
|
الخسارة المعتمدة على الطول الموجي |
أقل من أو يساوي 0.25 ديسيبل |
الخسارة المعتمدة على الاستقطاب |
أقل من أو يساوي 0.05 ديسيبل |
|
الخسارة المعتمدة على درجة الحرارة |
أقل من أو يساوي 0.20 ديسيبل |
خسارة العودة |
SM أكبر من أو يساوي 55 ديسيبل |
|
عبر الحديث |
SM أكبر من أو يساوي 70 ديسيبل |
تبديل الوقت |
أقل من أو يساوي 8 مللي ثانية |
|
التكرار |
أقل من أو يساوي ±0.02dB |
متانة |
أكبر من أو يساوي 107 مرات |
|
جهد التشغيل |
3 أو 5 فولت |
نوع التبديل |
عدم الإغلاق/الإغلاق |
|
درجة حرارة التشغيل |
-20~＋70 درجة |
درجة حرارة التخزين |
-40~＋85 درجة |
|
القوة البصرية |
أقل من أو يساوي 500 ميجاوات |
البعد |
27.0الطول × 12.5 عرض × 8.4 ارتفاع مم |
تكوينات دبوس
|
يكتب |
الطريق البصري |
محرك كهربائي |
مستشعر الحالة |
||||||
|
F2×2 |
دبوس 1 |
دبوس 5 |
دبوس 6 |
دبوس 10 |
دبوس 2-3 |
دبوس 3-4 |
دبوس 7-8 |
دبوس 8-9 |
|
|
الإغلاق |
P1-P4,P2-P3 |
-- |
-- |
أرض |
V＋ |
يغلق |
يفتح |
يفتح |
يغلق |
|
P1-P3,P2-P4 |
V＋ |
أرض |
-- |
-- |
يفتح |
يغلق |
يغلق |
يفتح |
|
|
غير الإغلاق |
P1-P4,P2-P3 |
-- |
-- |
-- |
-- |
يغلق |
يفتح |
يفتح |
يغلق |
|
P1-P3,P2-P4 |
V＋ |
-- |
-- |
أرض |
يفتح |
يغلق |
يغلق |
يفتح |
|
الأبعاد الميكانيكية (الوحدة: مم)
الطريق البصري
طلب المعلومات
|
آر دي-FSW |
-F2X2- |
-الطول الموجي- |
-نوع التبديل- |
-الجهد االكهربى- |
-نوع الألياف- |
-طَرد- |
-طول الألياف- |
-الموصل- |
|
|
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 خاص＝0 |
الإغلاق＝1 غير الإغلاق＝2 ميني الإغلاق＝3 ميني غير الإغلاق＝4 خاص＝0 |
3V=3 5V=5 خاص＝0 |
سم 28=1 50/125=5 62.5/125=6 خاص＝0 |
الألياف العارية=1 أنبوب 900 ميكرومتر=3 خاص＝0 |
0.25m=1 0.5m=2 1.0m=3 خاص＝0 |
لا شيء=1 FC٪2fPC٪7b٪7b0٪7d٪7d FC٪2fAPC٪7b٪7b0٪7d٪7d SC/الكمبيوتر الشخصي=4 SC٪2fAPC٪7b٪7b0٪7d٪7d ST٪2fPC٪7b٪7b0٪7d٪7d LC٪2fPC٪7b٪7b0٪7d٪7d دوبلكس إل سي=8 خاص＝0 |
